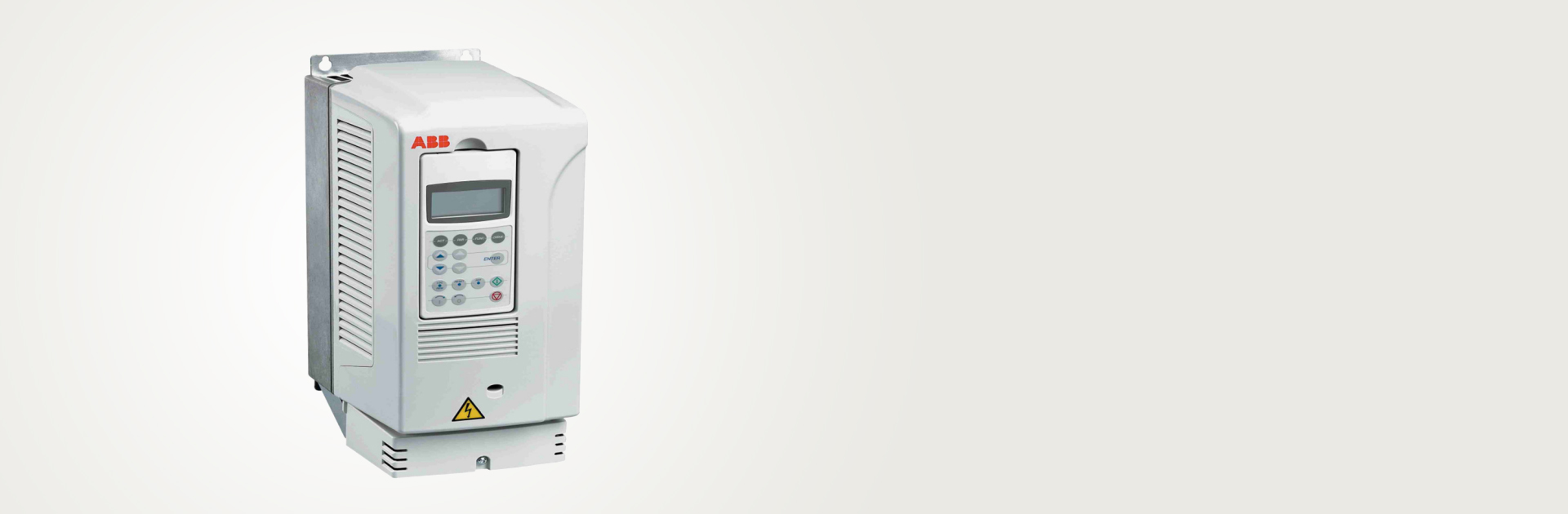

三、参数

1.参数设置：

按（菜单），按（快增）或（快减）调出大菜单；按△（慢增）或（慢减）调出

子菜单。按（确认）给最下行需要改动的加中括号［］，按（或，或△或）修改，

按（确认）保存——中括号消除，按（退出），恢复待机状态。

700采煤机变频器参数：U=380V，I=152A，r=1477，P=80KW，f=50Hz.

930采煤机变频器参数：U=380V，I=105A，r=1475，P=55KW，f=50Hz.。

2.举例：改电机电压。按“菜单”键，显示“10.01”，按（快减）一下，显示

“99.01”，按△4下，显示“99.05”和“***V”，按“确认”，显示［***V］。按或

或按△或改变中括号中数字为380V；按确认，中括号消失。

改电机电流：按△1下，显示“99.06”和“***A”，按“确认”，显示［***A］。按

或或按△或改变中括号中数字为60A；按确认，中括号消失。

改变电机功率：按△3下，显示“99.09”和“***kw”，按“确认”，显示［***kw］。

按或或按△或改变中括号中数字为55kw；按确认，中括号消失。

停止操作40秒，键盘自动恢复为监视状态。

变频器菜单11.05是上限频率，20.08是最大频率。一般只改变11.05。用于限制采煤

机速度。
3.改变变频器键盘显示状态：△或选择行（黑影闪动），按确定，△或选择要显示

的项，按确定。键盘可以同时显示三个参数。最好的显示状态应该是输出频率、输出电

压、电机电流。电工和采煤机司机，要经常观察电机电流，一旦超过额定值105A，必须立

即停机，进行查找原因、处理。电机电流是反映电机工作状况（负荷大小、电机绕组好坏）

的最快、最准确的物理量。

2.主要参数：

主要参数

代码设置可选项

名称

DI1控制启动和停机，DI2控制转向

10.01 DI1，2

DI1F DI2R

DI1控制正向启动和停机，DI2控制反向启动和停机

固定为正向

10.03 FORWARD

REVERSE

固定为反向

REQUSET

转向选择。双向

定义有效的控制口为10.01和11.03

11.02 EXT1

EXT2

定义有效的控制口为10.02和11.06

模拟量输入AI1有效

11.03 AI1

AI2

模拟量输入AI2有效

AI3

模拟量输入AI3有效

DI3U，4D（R）数字量输入DI3加速、DI4减速，无记忆

DI3U，4D

数字量输入DI3加速、DI4减速，有记忆

输出频率下限，设置最低速度

11.04 0

输出频率上限，设置最高速度

11.05 50Hz

所有信号源的最小设定值

11.07 0%

所有信号源的最大设定值

11.08 100%

电机转速

15.06 SPEED

参数锁打开，参数值可以修改

16.02 OPEN

参数锁处于锁定，键盘不能修改参数。当16.03输入密码才可打开

LOCKED

设置358开锁，该值将自动回零

16.03 0

只能从键盘SESET键才可使故障复位

16.04 NOT SET

DI1——DI12 通过DI1——DI12信号的上升沿复位

允许键盘控制

16.06 OFF

键盘控制失效

ON

电机电流的最大值

20.03 200A

极限值，相对于电机额定转矩百分比

20.04 300%

激活过电压控制

20.05 ON

解除欠压控制

20.06
20.07 -50

最小频率极限值

20.08 50Hz

最高频率

20.11 300%

极限值，相对于电机额定功率百分数

20.12 -300%

极限值，相对于电机额定功率百分数

20.13 NEG MAX TORQ 最大转矩极限的取反值

20.14 MAX LIM1

最大转矩极限值

21.03 COAST

切断电机电源的停机方式

斜坡减速停车

RAMP

21.07 COAST STOP 自由停车

减速停车

RAMP STOP

按22.07的时间减速停车

OFF3 STOP

使用加速时间1和减速时间1

22.01 ACC/DEC1

加速时间1

22.02 8

减速时间1

22.03 6

加速时间2

22.04 8

减速时间2

22.05 6

线形斜坡

22.06 0

减速时间

22.07 3

因为故障而跳闸

30.02 FAULT

选择电机的热保护模式

30.05 DTC

允许的电机持续负载

30.07 100%

零速下允许的电机持续负载，额定电流百分比

30.08 74%

100%的负载下的传动输出频率

30.09 45Hz

故障跳闸

30.1 FAULT

堵转频率

30.11 5

堵转时间

30.12 10

保护功能无效

30.13 NO

欠载保护时间

30.14 600

电机缺相检测功能有效

30.16 FAULT

故障时输出继电器失电。模拟输出被设置为0

30.2 ZERO

取消过电流故障的自动复位功能

31.04 NO

取消直流母线过压的自动复位功能

31.05 NO

取消直流母线欠压的自动复位功能

31.06 NO

60.01 NOT IN USE 主/从连接无效

主传动单元（主机）

FOLLOWER

从传动单元（从机）

STANDBY

通过现场总线接口读取信号

英式英语

99.01 ENGLISH

工厂宏

99.02 FACTORY

不恢复宏程序的出厂设置

99.03 NO

标量控制模式

99.04 SCALAR

直接转矩控制

DTC

电压

99.05 380V

额定电流

99.06

额定频率

99.07 50Hz

额定电机速度

99.08 1447rpm

额定电机功率

99.09 kW

不使用辨识运行

99.1 ID MAGN

标准辨识运行

STANDARD

简化辨识运行方式
一、键盘显示器看到

1、频率指令。在0——上限频率（一般为50Hz），内任意给定。

2、输出频率。对于采煤机或电机车，输出频率（速度）可在0——上限频率内由司机控

制。对于皮带运输机，启动时频率逐渐上升（软启动），加速时间越长上升越缓慢。最大

频率压制上限频率。频率上限，就是变频器加速到头的频率，即运行频率。

3、输出电流。启动电流比额定电流小，减小对电网的冲击、减小对电网的压降影响。

4、输出电压。输出电压与频率成正比。频率降低时，输出电压也降低。输出达到基准

频率（一般设50Hz）时，输出电压达到基准（或最大）电压。基准频率与基准电压是预先

设定的。转矩提升，就是提高了V/f的比例。所以不可长期提升转矩，否则损坏变频器与

电机。

5、母线直流电压。高于输入电压值。电压值与负载成反比，空载时达到输入交流电压

的最大值。对于380V的变频器，直流电压为五百多伏；对于1140V的变频器，直流电压为

一千八百多伏。

6、输出功率。

二、变频器看到

1、三相输入的相序改变，不会改变输出的相序。

2、输入缺一相，变频器也能输出三相。

3、输入缺一相，当负载较大时，会报欠压故障。

4、加速时间长时，输出频率上升缓慢。减速时间长时，输出频率下降缓慢。

5、因为滤波电容容量大，所以需要预充电电阻。预充电需要一定时间。

显示内容按重要性排序：输出频率或转速、输出电流、输出电压、输入电压、直流电

压。
